ဒီတစ္ေန႕ေတာ့ Bit Logic Instruction ေတြထဲက ေနာက္ဆက္တြဲ Function တစ္ ခုၿဖစ္တဲ့ Set Coil အေၾကာင္းကို ဆက္လက္ေၿပာၾကရေအာင္။
"Set Coil" ဟာ လက္႐ိွ "Instruction" ရဲ႕ RLO "1" ၿဖစ္ေနခ်ိန္မွာသာ "Coil" ဆီ ကို "Power" စီးဆင္းသြားၿပီး အလုပ္ လုပ္ပါတယ္။ RLO value "1" ရသည့္အခ်ိန္ မွာ သတ္မွတ္ထားတဲ့ "address" က "1" အေနနဲ႕ "set" ၿဖစ္သြားၿပီး "RLO" ရဲ႕ value "0" နဲ႕ ညီေနတဲ့ အခ်ိန္မွာေတာ့ မည္သည့္အက်ဳိးသက္ေရာက္မွဳမွ မ႐ိွပဲ သတ္မွတ္ထားတဲ့ address ဟာ မေၿပာင္းမလဲ တည္႐ိွေနပါမယ္။

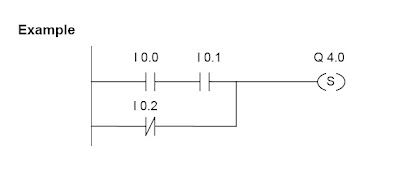

Example ပုံေလးကို ၾကည့္လိုက္ပါ။ Input I 0.0 နဲ႕I 0.1 တို႕ရဲ႕ signal state "1" ရတဲ့အခ်ိန္ (သို႕မဟုတ္) I 0.2 ရဲ႕ signal state "0" ၿဖစ္တဲ့အခ်ိန္ေတြမွာ Output Q 4.0 ဟာ "1" ရ႐ိွၿပီး set ၿဖစ္သြားပါမယ္။ RLO value "0" ဆိုရင္ေတာ့ Output Q 4.0 ရဲ႕ signal state ဟာ အေၿပာင္းအလဲမ႐ိွပဲ မူလအတိုင္း တည္႐ိွေနပါ လိမ့္ မယ္။
